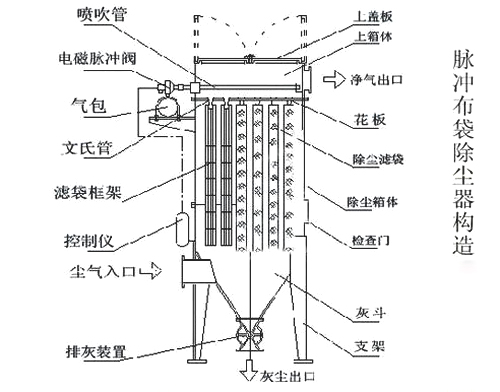

脉冲袋式除尘器的结构图可以了容易了解它的结构由哪些部分组成：
1、上箱体由除尘布袋、除尘骨架、除尘花板、文氏管、控制仪、检查门、气包、除尘箱体组成
2、下箱体由除尘灰斗、支架、排灰装置
3、脉冲喷吹系统由控制柜、控制阀、脉冲阀、喷吹管组成。 脉冲布袋除尘器的配件应用：
a、控制柜 控制柜分为普通控制柜和PLC控制柜，它们都是脉冲布袋除尘设备的主要控制设备。通过调整它的脉冲周期和脉冲宽度，来保证除尘器的正常运行，其性能好坏直接影响脉冲布袋收尘器的清灰效果和使用。
b、脉冲阀 脉冲阀和电磁阀连用，作为脉冲控制器的执行机构，实现脉冲清灰，使滤袋“zaisheng”，恢复过滤性能。
c、除尘骨架 除尘骨架是脉冲除尘器不可缺少的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋， 除尘骨架在脉冲除尘器中主要起到支撑除尘布袋的作用，被 应用在建筑业以及化工业等等工业场所。
d、除尘布袋 除尘布袋堪称脉冲除尘器的心脏，一般被称为过滤尘袋、除尘滤袋、收尘袋、积尘袋、除尘袋、除尘器布袋等。除尘布袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。
e、卸灰阀 卸灰阀是脉冲布袋除尘设备的排灰装置，适用于粉状物料和颗料状物料。结构紧凑，造型美观，使用方便。
脉冲袋式除尘器工作原理 含尘气体由进气口进入灰斗、或通过敞开发兰口进入滤袋，含尘气体透过滤袋为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附在滤袋外表面，且不断增加，使阻力不断上升，为使设备阻力不超过1200PA，DMC型脉冲布袋除尘器能继续工作，需定期清灰。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空气(0.5-0.7MPa)由喷吹管孔眼喷出(一次风)，通过诱导数倍于一次风的周围空气(二次风)进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
